Anti-dévers et anti-flambage

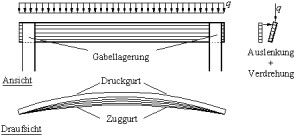

Anti-dévers

Une vérification supplémentaire est prévue pour les dispositifs anti-déversement. Si cela ne devient pas décisif, il n’est pas perceptible lors du calcul.

Règle empirique : une poutre se déverse en fonction de son rapport hauteur/largeur

  • Bois massif : hauteur/largeur < 3
  • Bois lamellé-collé : hauteur/largeur < 4

Dans la plupart des cas, le flambage sera décisif et rarement le déversement.

Qu’est-ce qu’un anti-dévers ?

Selon la norme, un dispositif anti-dévers est un enfourchement. Il vous appartient de décider si d’autres dispositifs sont également des dispositifs anti-dévers.

Un dispositif anti-dévers peut être :

  • Une panne sablière qui repose intégralement sur un mur avec un système de fixation (par exemple, des chevilles à expansion). Les petites travées et porte-à-faux ne devraient pas être un problème mais il n’y a aucune information à ce sujet dans les documents normatifs.
  • La présence d’un dispositif de contreventement tel qu’un panneau de contreventement ou un feuillard accompagné d’étrésillons.

Il n’y a pas de dispositif anti-dévers dans ces situations :

  • Chevrons fixés sur des pannes

Anti-flambage

Les composants soumis à une pression risquent de flamber. Un dispositif anti-flambage (aux nœuds, en continu ou répartis) doit être choisi pour ces composants (par exemple, la membrure supérieure d’un portique triangulé). Il faut savoir si le dispositif anti-flambage n’est disponible qu’en hauteur de section ou également en largeur de section.

Un dispositif anti-flambage doit être mis en oeuvre pour éviter une déformation sur toute la longueur d’une pièce comprimée.

Pour assurer un anti-flambage des chevrons et des faux-entraits, il suffit d’utiliser un panneau de contreventement. Toutefois, les dispositifs anti-flambement doivent venir sécuriser les extrémités de ce plan.

La conception suivante est nécessaire dans le cas d’un solivage :

  • Membrures de chaînage
  • Étrésillons
  • Panneau de contreventement
  • Dispositifs anti-flambement en extrémité
